ハンディミニ３シリーズ
超小型CMOSカラーカメラ
ハンディミニ３シリーズは、超小型のCMOSセンサーを搭載したカラーカメラです。
映像出力はテレビやビデオ信号と同じNTSC方式（アナログ出力）で、お手持ちのテレビがモニターとしてそのままご利用になれます。市販のUSB接続対応のビデオキャプチャーを用いれば、パソコン等へも映像を取り込むことが可能です。
タイプ比較
※スマートフォンの場合は表を横スクロールしてご覧ください。

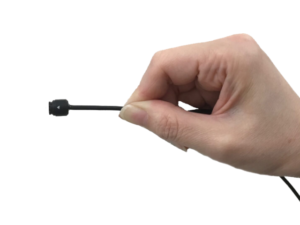

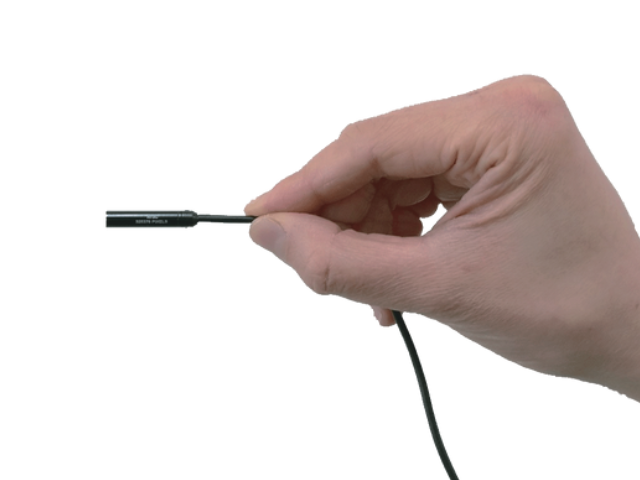

| CCN-02080H-M4 CCN-02080H-M4LED |

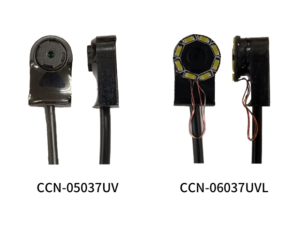

CCN-03040H-M7 | CCN-05037UV CCN-06037UVL |
|
 |
 |
 |
|
| センサーサイズ | 1/8 | 1/4 | 1/3.7 |
| 解像度 | 656×496 | 640×480 | 648×488 |
| レンズ | 1.85mm/ F2.8 (M4x P0.3) Fixed | 4.5mm/ F2.8 (M7x P0.35) | 【UV】3.4mm/ F2.8 (M6x P0.35) 【UVL】3.4 mm / F6.0 (M6 x P0.35) |
| 画角 | H=52°48’；V=41°9’；D=63°44′ | H=46°45’；V=36°4’；D=56°50′ | H=60°06’；V=50°73’；D=77°14′ |
| 合焦範囲 | infinity | infinity | 【UV】infinity 【UVL】FID45-20-70 |
| カメラヘッド寸法(mm) | 直径5.5×28.5(L) | 直径8.8x長さ9.6(L) | 【UV】直径8×長さ13.6×厚さ5.1 【UVL】直径8×長さ13.6×厚さ7.5 |
| オプション | LED付きあり | 望遠レンズ装着可 | LED付きあり |

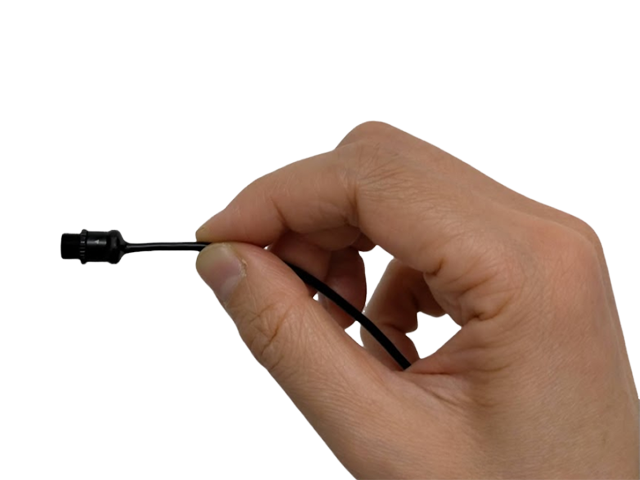

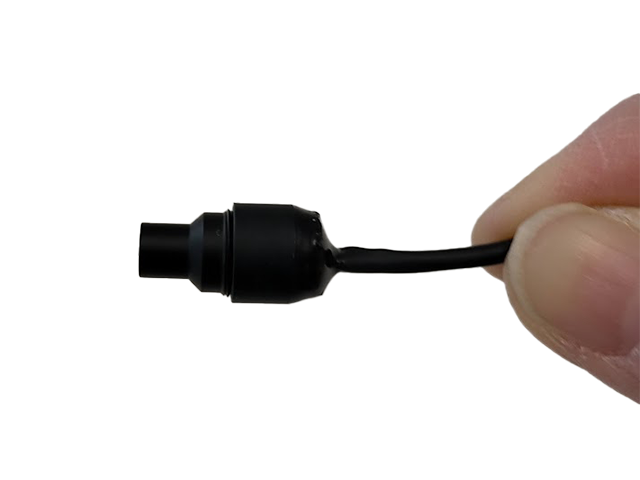

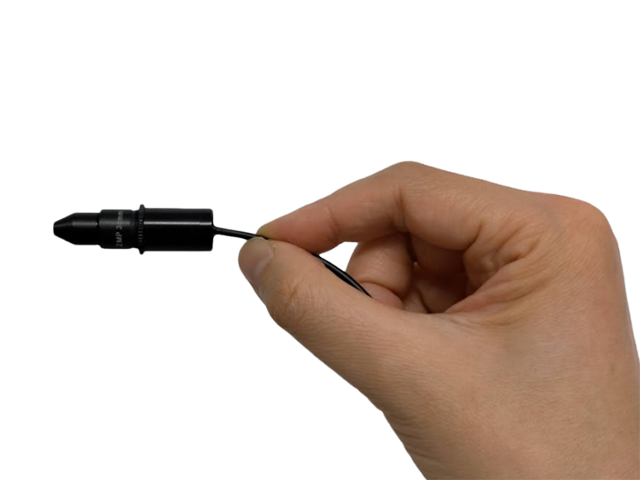

| CCN-12040H-M12 | CCN-13035H-M7-250 | CCN-17035H-M9-500 | |
 |
 |
 |
|
| センサーサイズ | 1/4 | 1/3.5 | 1/3.5 |
| 解像度 | 712×552 | 720ｘ480 | 720ｘ480 |
| レンズ | 30.0 mm / F 1.6(M 12×P 0.5)No Fixed | 8.0mm/F2.5 (M7 x P0.5) | 15.1 mm / F 4.7 (M 9 x P 0.5) |
| 画角 | H=7°37ʼ ; V=5°54ʼ ; D=9°37ʼ | H＝28°26’; V=21°38’; D=34°93′ | H=15°26′; V=11°66′; D=19°06′ |
| 合焦範囲 | infinity | 250mm(Adjustable) | 500mm(Adjustable) |
| カメラヘッド寸法(mm) | 直径15×長さ46.7(L) | 直径8.9x長さ15.3(L) | 直径10x長さ18.3(L) |
| 撮影範囲 | 22~100cmの高さから12㎝角の撮影が鮮明に！ | 25cmの高さから12㎝角の撮影が鮮明に！ | 50cmの高さから12㎝角の撮影が鮮明に！ |
特長
◆用途が広がる超小型・コンパクトなカメラヘッド
超小型CMOSセンサーを搭載しており、カメラヘッド部分も超コンパクト。手のひらに乗るサイズで、細かい箇所での作業、検査、組み込みなど、あらゆる用途に最適です。
◆操作もシンプル
ACアダプターを本体に接続するだけで電源が入り、付属のRCAビデオケーブルをモニターに接続するのみです。
◆LEDつきタイプで暗い場所にも対応
型番によってはレンズ周囲に小型LEDを配置したタイプもございます。暗い場所でも十分な光量で対象を照らして撮影することができます。
◆このスペックで驚きの低価格
各製品はすべてがそろったオールインワン。同等製品と比較しても大変お買い求めやすい料金設定になっております。
用途
◆工場でのライン監視に
一般的なカメラでは設置できない狭い場所に
◆組み込みパーツとして
検査機器、ロボットなどへの実績あり
◆防犯・監視用に
限られた狭い場所での設置に
◆自然観察に
小さい生き物の視点でより深い研究を
◆教材表示、機械・キーボードの操作撮影に
手元の教材やキーボード操作を、限られたスペースで大画面に映し出したいとき
◆建築模型のプレゼンテーションに
模型の中に立ったような視点でのプレゼンが可能に
製品に関するQ&A
- パソコンにUSB接続可能ですか？
- 市販のUSB接続ビデオキャプチャーをご利用いただくことでパソコンのモニターで映像をご確認いただけます。
- カメラのケーブルは延長できますか？
- ケーブルの延長に関しては本体ケーブルではなくRCA端子ケーブル、電源ケーブルそれぞれを延長することで対応いただくことを想定しております。詳細はお問い合わせください。
- 防水防塵機能はついていますか？
- 通常の自然環境下での使用については問題ありません。水中での使用や、細かい粉塵が発生する環境下での使用については故障の原因となるおそれがあります。詳細はお問合せください。
- 口の中に入れて使用することはできますか？
- 本製品は工業用です。口の中や人体内での使用はできません。
